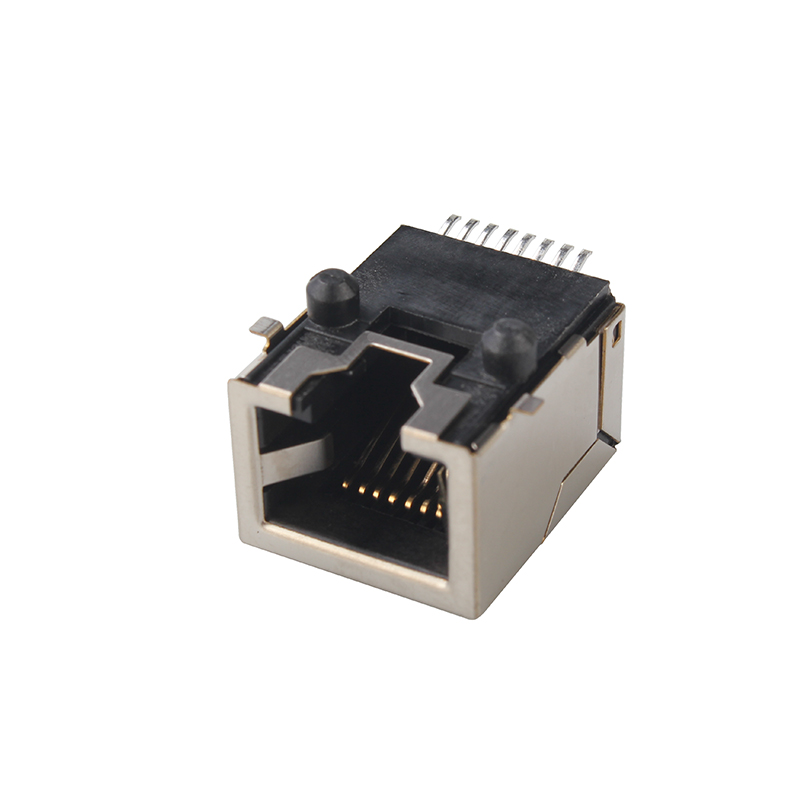

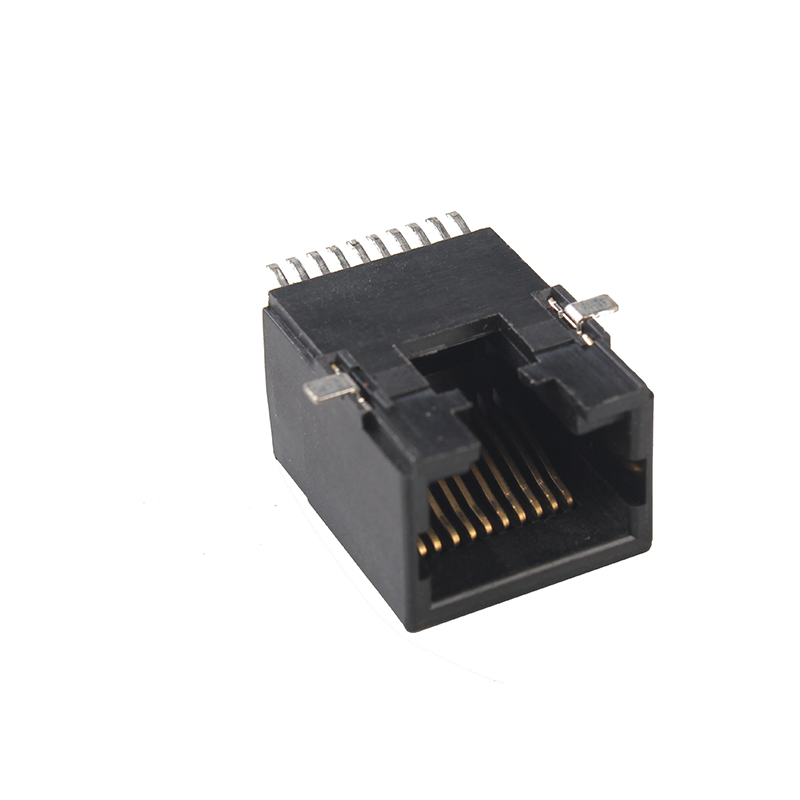

SMT网络RJ45母座 产品参数：

1,额定电流:1.5AMPS

2,额定电压:125VAC

3,绝缘电阻:＞500MΩ

4,耐压强度:AC 1000V 50HZ或60HZ 1分钟

5,接触电阻:＜20MΩ

6.环境温度：-40~+80℃

7.导电体材质：磷青铜镀金

8.协议标准：UL/ROHS/REACH

SMT网络RJ45母座 机械性能:

2,配合强度:插头和插座之间7.7Kg

3,使用寿命:＞750次插拔

SMT网络RJ45母座 材料：

1,外壳材料：PBT/LCP/PA66/PA46/NL9T

2,外壳颜色：黑色或其它

3,触点材料：磷青铜

4,电镀：镀金过NICKEL.GOLD电镀，厚度1.5U“/3U”/6U“/15U”/30U“/50U”

5,保护层：0.2厚黄铜镀镍

分类：

1．以太网接口

接口规范：IEEE802.3 终端速率：10M/100/1000Mbps 作业形式：全双工、半双工终端接头：RJ45接口

2．E1接口RJ45网络连接器：G.703、G.704、G.823 网络速率：2.048Mbps 网络接头：BNC（75欧姆）等线路编码：HDB3码

3．串行接口接口速率：19200bps 接口规范：RS-232

4．SC/ST接口 ST接口：10Base-F SC接口：100Base-FX

具体的产品参数请联系厂家确定！

东莞市天睦电子科技有限公司位于东莞市长安镇上南路37号华越科技园B栋四楼，是生产电话、网络通信及电脑连接器、插头、插座，板端配套连接器等产品的定制生产厂家。

我们的产品以RJ11/RJ45公头和母座 SMTRJ11/RJ45 RJ45+Transformer、电话/网络转接头、连接线为主导。

本公司现有培训员工200多人，其中工程师2名，中级模具技师多名，下游加工厂多家，有自动生产设备，大型自动冲床及注塑机。自有的模具部门，具备了开发新产品的能力，可以根据要求自主完成新产品的设计/开发/生产。生产定制同类型的产品经验丰富。

SMT网络RJ45母座 引脚定义：

常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE（数据终端设备）类型和用于交换机等的DCE（数字通信设备）类型。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。如果DTE类型接口和DTE类型接口相连时不交叉相连引脚，对触的引脚都是数据接收（发送）引脚，不能进行通信。另外：一些DCE类型设备会和对方自动协商，此时连接用直通线或平行线均可，

以太网 10/100Base-T 接口

1 TX+ Tranceive Data+（发送数据+）

2 TX- Tranceive Data-（发送数据-）

3 RX+ Receive Data+（接收数据+）

4 n/c Not connected（未使用）

5 n/c Not connected（未使用）

6 RX- Receive Data-（接收数据-）

7 n/c Not connected（未使用）

8 n/c Not connected（未使用）

以太网100Base-T4 接口

1 TX_D1+ Tranceive Data+（发送数据+）

2 TX_D1- Tranceive Data-（发送数据-）

3 RX_D2+ Receive Data+（接收数据+）

4 BI_D3+ Bi-direcTIonal Data+（双向数据+）

5 BI_D3-Bi- direcTIonal Data-（双向数据-）

6 RX_D2- Receive Data-（接收数据-）

7 BI_D4+Bi- direcTIonal Data+（双向数据+）

8 BI_D4- Bi-direcTIonal Data-（双向数据-）
